产品介绍
STM32H743VIT6设备基于高性能Arm®Cortex®-M7 32位RISC内核，工作频率高达480 MHz。Cortex®-M7核心采用浮点单元（FPU），支持Arm®双精度（符合IEEE 754标准）和单精度数据处理指令和数据类型。该器件支持全套DSP指令和内存保护单元（MPU），以增强应用程序的安全性。
STM32H743VIT6包含高速嵌入式存储器，具有高达2兆字节的双组闪存、高达1兆字节的RAM（包括192千字节的TCM RAM、高达864千字节的用户SRAM和4千字节的备份SRAM），以及连接到APB总线、AHB总线、，2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。
STM32H743VIT6提供三个ADC、两个DAC、两个超低功率比较器、一个低功耗RTC、一个高分辨率定时器、12个通用16位定时器、两个用于电机控制的PWM定时器、五个低功耗定时器和一个真随机数发生器（RNG）。这些设备支持用于外部西格玛-德尔塔调制器（DFSDM）的四个数字滤波器。它们还具有标准和高级通信接口。
如果需要采购原装STM32H743VIT6器件，或者查看更多 PDF文档，都可以随时联系我们。

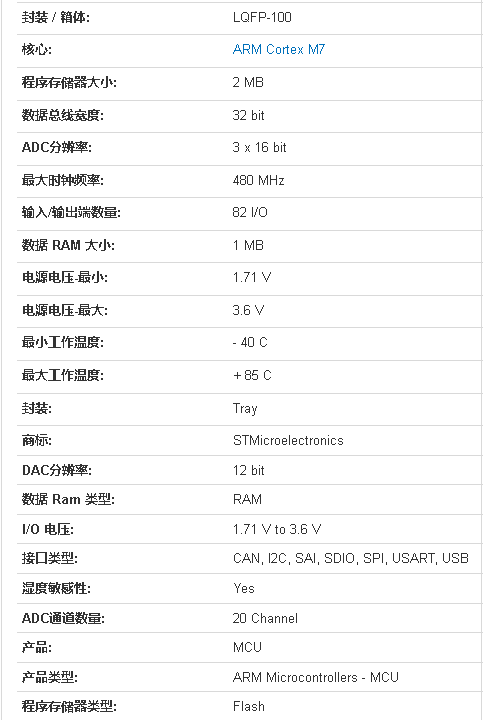

规格参数
功能特点
核心
•32位Arm®Cortex®-M7内核，带双精度FPU和L1缓存：16 KB数据以及16K字节的指令高速缓存；频率最高480 MHz，MPU，1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）和DSP
内存
•高达2兆字节的闪存，支持边读边写
•高达1兆字节的RAM：192千字节的TCM
RAM（股份有限公司64 KB的ITCM RAM+
128 KB DTCM RAM，用于时间关键型例程），最高864 KB的用户SRAM，以及备份域中4 KB的SRAM
•双模Quad SPI存储器接口运行频率高达133 MHz
•具有高达32位数据总线：SRAM、PSRAM、SDRAM/LPSSDR SDRAM、NOR/NAND闪存，内存时钟高达100 MHz同步模式
•CRC计算单元
安全
•ROP、PC-ROP、主动夯实机通用输入/输出
•多达168个具有中断功能的I/O端口复位和电源管理
•3个独立的电源域，可以独立时钟门控或关闭：
–D1：高性能能力
–D2：通信外围设备和定时器
–D3：复位/时钟控制/电源管理
•1.62至3.6 V应用电源和I/O
•POR、PDR、PVD和BOR
•嵌入3.3 V的专用USB电源提供内部PHY的内部调节器
•嵌入式调节器（LDO），可配置提供数字电路的可缩放输出
•运行和停止模式下的电压缩放（6可配置范围）
•备用调节器（~0.9 V）
•模拟外围设备/VREF的参考电压+
•低功耗模式：睡眠、停止、待机和支持电池充电的VBAT低功耗
•带充电的VBAT电池工作模式能力
•CPU和域电源状态监测引脚
•待机模式下2.95µA（备份SRAM关闭，RTC/LSE打开）
时钟管理
•内部振荡器：64 MHz HSI，48 MHz
HSI48、4 MHz CSI、32 kHz LSI
•外部振荡器：4-48 MHz HSE，
32.768千赫LSE

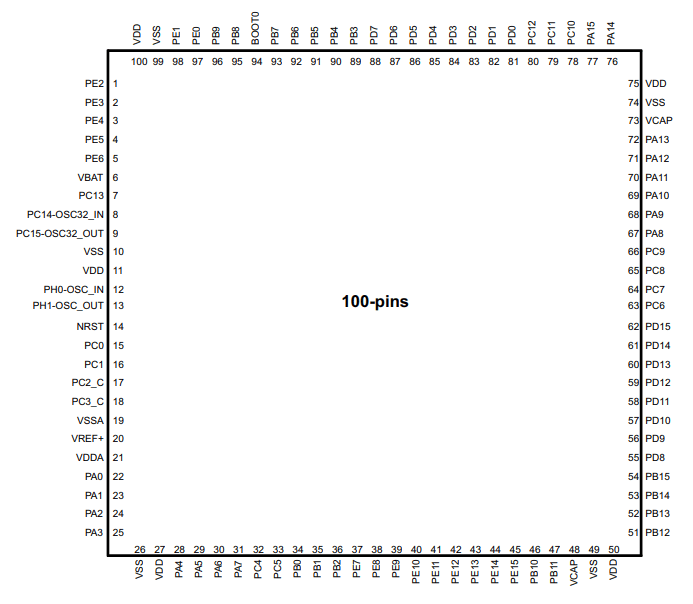

引脚配置

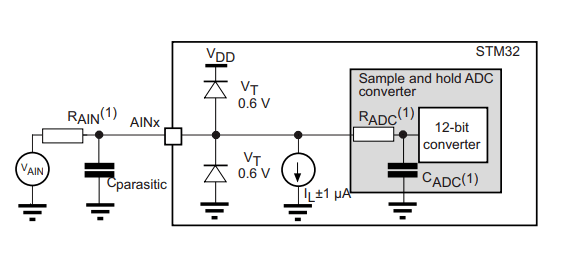

典型应用电路

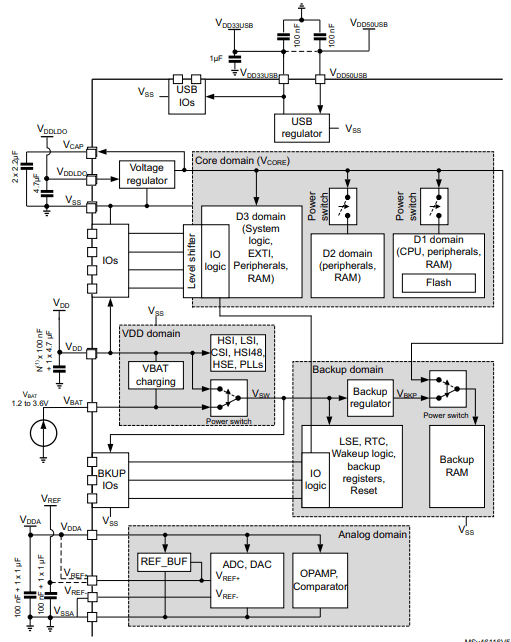

电源供电示意图

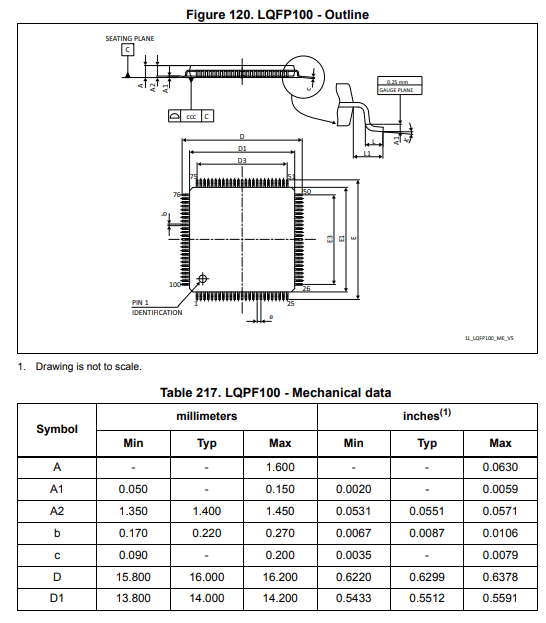

封装设计参数
STM32H743VIT6是一款高性能32位微控制器，属于STM32H7系列产品，采用了Cortex-M7内核，集成了多种外设和高速接口。STM32H743VIT6主要特点如下：
高性能：采用了Cortex-M7内核，主频可达400MHz，具有强大的处理能力。
多种外设：集成了多种外设，包括ADC、DAC、定时器、UART、SPI、I2C、USB、以太网等，可以满足多种应用需求。
高速接口：集成了多个高速接口，包括SDMMC、CAN、SDIO、QSPI等，可以实现高速数据传输和存储。
大容量存储：具有大容量的Flash存储和RAM存储，可以满足大型应用的存储需求。
丰富的开发工具和支持：提供了丰富的开发工具和技术支持，包括ST-LINK调试工具、CubeMX软件开发包、RTOS等。
总之，STM32H743VIT6是一款高性能、多功能、支持高速接口的32位微控制器，适用于多种应用场景，包括工业控制、医疗设备、智能家居、汽车电子等。
STM32H743VIT6具有高性能、灵活性、安全性、低功耗等优点，可广泛应用于工业控制、汽车电子、医疗设备、智能家居等领域。
STM32H743VIT6是一款高性能的ARM Cortex-M7微控制器，应用方面非常广泛，包括但不限于以下几个方面：
1. 工业自动化：STM32H743VIT6具有高速ADC和DAC、PWM输出、高速通信接口等功能，可用于工业控制系统、工厂自动化、机器人等领域。
2. 汽车电子：STM32H743VIT6具有CAN总线、LIN总线、Flexray接口等通信功能，可用于车载电子、汽车安全系统、车载娱乐等领域。
3. 智能家居：STM32H743VIT6具有WiFi、蓝牙、Zigbee等无线通信接口，可用于智能家居、物联网等领域。
4. 医疗电子：STM32H743VIT6具有高精度ADC和DAC、低功耗模式、数据加密等功能，可用于医疗设备、生命科学等领域。
5. 航空航天：STM32H743VIT6具有高性能计算能力、高速通信接口、抗辐射能力等特点，可用于航空航天、卫星通信等领域。
